Como fazer uma maquete 360° com Sketchup + Vray para o Facebook

Um tutorial incrível de como inserir uma imagem em 360º (graus) no Facebook usando apenas o Sketchup e Vray. Apresentamos o tutorial feito pela Camila Moreno exclusivamente aqui no Papo de Arquiteto

34577
40
COMPARTILHE

Como fazer uma maquete 360º usando o Sketchup e Vray.

Desde que o Facebook liberou a postagem de imagens em 360°, não há outra que se fale entre nós designers, arquitetos e desenvolvedores de maquete eletrônica. Maquete 360

Pensando nisso, corremos atrás de desvendar esse mistério… “será que faz em qual programa??” “Será que dá pra fazer no sketchup?”

Os programas que usamos para fazer esse 360° foi o sketchup 2015 + vray2.0 e nada além disso! Isso, nada além disso! E No vídeo abaixo tem tudo explicadinho! Maquete 360

1º Passo – Configurar Vray

após configurar todo o seu render (materiais, luz e texturas) na tab do “V-RAY OPTIONS EDITOR” na aba câmera, em type é necessário trocar a opção default para Spherical e habilitar o Override FOV para 360; Maquete 360

“V-RAY OPTIONS EDITOR” na aba câmera, em type é necessário trocar a opção default para Spherical e habilitar o Override FOV para 360
“V-RAY OPTIONS EDITOR” na aba câmera, em type é necessário trocar a opção default para Spherical e habilitar o Override FOV para 360

2º Passo – Configurar Imagem

configurar o tamanho da imagem na aba “OUTPUT” para width 5676 e height 2688;

configurar o tamanho da imagem na aba “OUTPUT” para width 5676 e height 2688;
configurar o tamanho da imagem na aba “OUTPUT” para width 5376 e height 2688;

3º Passo – Upe a Imagem

entre no site http://thexifer.net/ e seguir o passo a passo das imagens a seguir

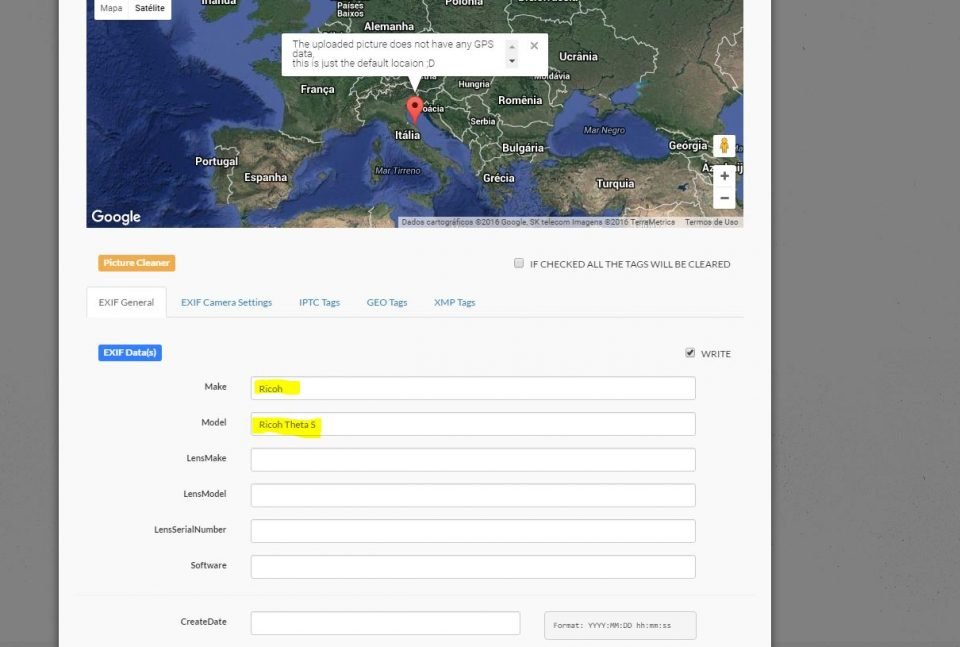

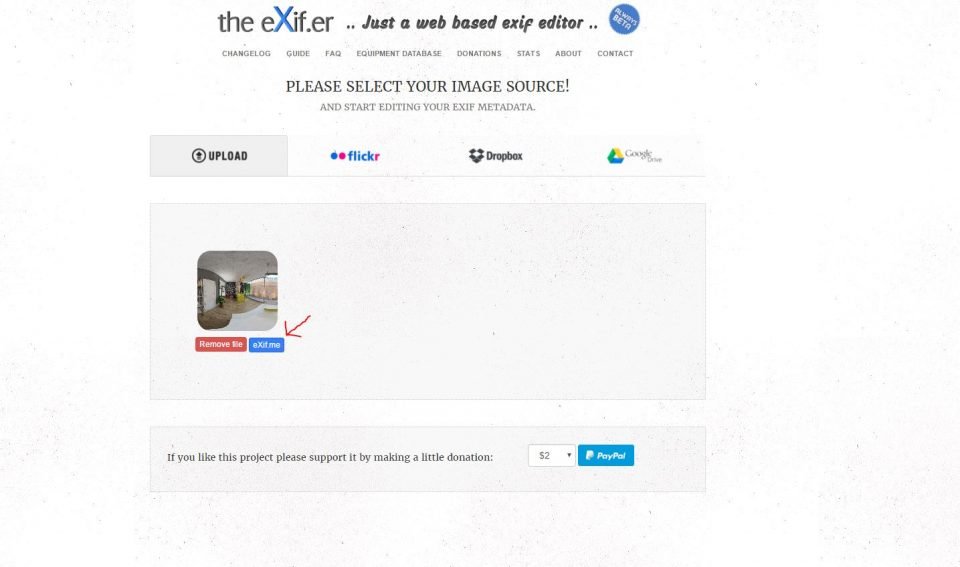

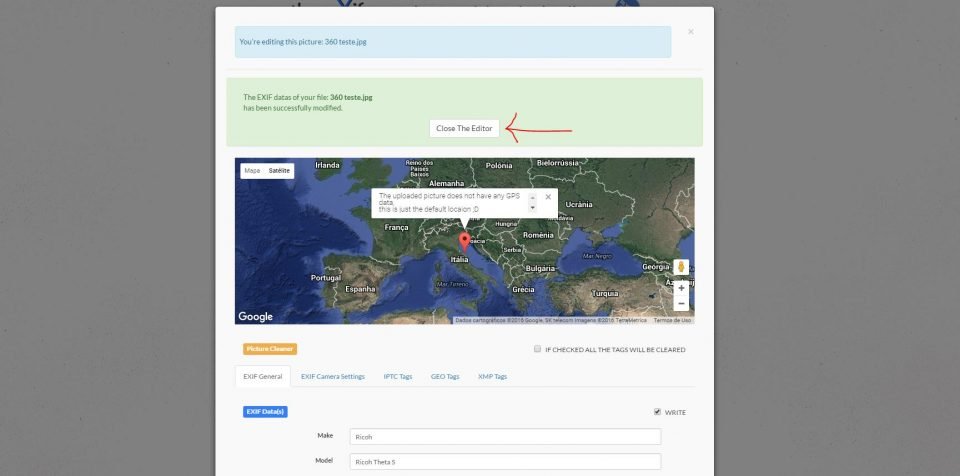

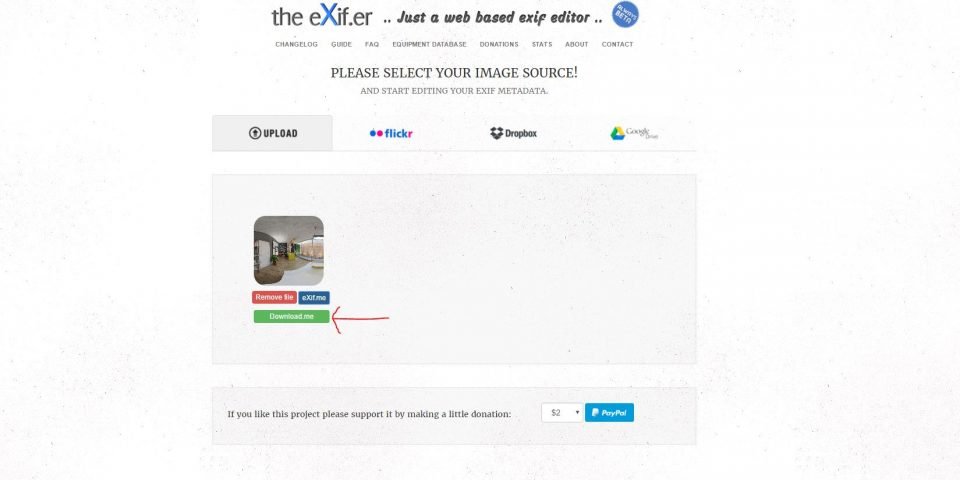

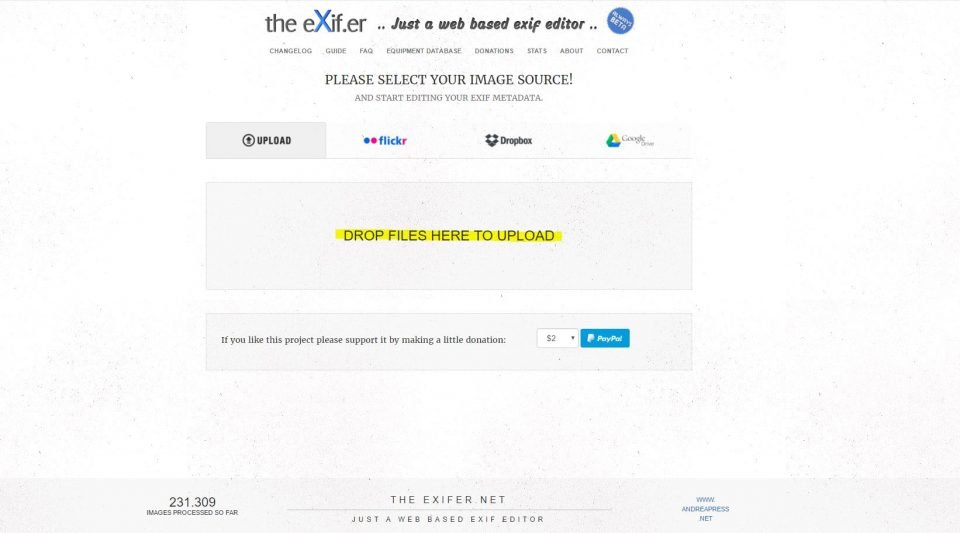

Usando o the exifer passo 01Usando o the exifer passo 02Usando o the exifer passo 03Usando o the exifer passo 04Usando o the exifer passo 05Usando o the exifer passo 06
Após todo esse processo, você fez o upload da imagem diretamente no facebook como qualquer outra imagem! Sensacional não é?!

E você, conseguiu fazer o tutorial? Ficou alguma dúvida? Sabe alguma outra forma mais fácil?

Fale conosco e nos encontre no instagram ou pelo Snapchat, lá a gente sempre troca figurinhas e dicas sobre 3d, projetos e desenho a mão livre…

INSTAGRAM: @studiom.arq
SITE: www.studiom-arq.com.br
SNAPCHAT: arqcamilamoreno
FACEBOOK: https://www.facebook.com/studiom.arquitetura/

  • Lorena Carvalho

    olá, bom dia emanuel, não estou conseguindo que a minha imagem fique assim. será que tem algo haver com as cenas que você criou? como você posicinou a camera? obrigada,
    lorena

    • Oi Lorena, se você seguir passo a passo você vai conseguir fazer isso. É tiro e queda. Tente novamente e leia atentamente cada uma das instruções.

      Atenciosamente,
      Emanuel

    • Aryen Leisy

      Oi Lorena, tb não estava conseguindo coloquei essas configurações e funcionou.
      Em vez de alterar no site fui direto nas propriedades da imagem e alterei o nome da câmera lá achei bem mais rápido.

  • Deiviti Castoldi

    A imagem é postada normalmente, sem o efeito de 360º para a pessoa poder ficar girando a imagem…

    • Maicon Klug

      Oi Deiviti. O limite do Facebook é 6000X3000.
      Essa imagem ficou dessa forma porque é necessário configurar os metadados dela.
      Use esse site: http://www.meupasseiovirtual.com/toolsvr
      Abraço

  • Daniel Moya

    Olá ! Emanuel ! estou com um problema, o render e a postagem estão saindo corretos assim como no tutorial, contudo, quando rotaciono a imagem ela fica torta como se tivesse girada no próprio eixo. segue foto, sabe o que pode estar acontecendo ?? Obrigado !!
    Daniel Moya

    • Deve ter algum detalhe que eu realmente não sei como te explicar… Vou encaminhar para a Camila que ela poderá até dar uma resposta se ela passou por isso também…

      • Daniel Moya

        Obrigado Emanuel ! fico no aguardo !

  • Wellington Walk

    Fiz exatamente como ela ensinou, passo-a-passo, mas não deu certo!
    Estou frustrado!

    • Não fique Frustado meu Caro! Isso pode acontecer por algum detalhe que acabou faltando. Tente refazer o processo.

    • Andrey Fortes

      A proporção deve ser exatamente 2:1. O tamanho da imagem proposto no post esta errado. Por exemplo, se vc coloca 1000px de largura para a imagem. A altura deve ter 500px, 97 seja, largura deve sempre ser 2x o tamanho da altura.

      • Valew, acabei de corrigir o 5676 por 5376 (erro nosso) o número correto é da imagem!!! Obrigado!

        • Andrey Fortes

          👏🏻👏🏻👏🏻

  • Ana Carolina Perciano Ribeiro

    Boa noite! Você indica algum óculos de realidade virtual pra visualizar esse tipo de imagem? Será que serve qualquer um?

    • Maicon Klug

      Oi Ana.

      Além do óculos, você precisará também de aplicativo ou software para apresentar as imagens em VR.

      Dá uma olhada nessa solução http://www.meupasseiovirtual.com, ela pode te ajudar. Tem uma versão web e aplicativo mobile (iOS e Android).

      Abraço
      😉

  • Socrates Duarte

    Alguém sabe me dizer porque meu render está ficando todo preto?

  • Andrey Fortes

    2 observações:

    1. A medida da imagem no post esta errado. Esta “5676”, mas deve ser de “5376” (como esta no proprio print no post) para dar a proporcao exata de 2:1.

    2. Para alterar as informações Exif de uma imagem, não precisa de todo esse processo, o próprio Windows faz. Basta clicar com botão direito sobre a imagem, selecionar “Propriedades”, vai na aba “detalhes” e insere as informações da câmera. Funciona da mesma maneira!

  • Pamela Alexandre

    Na primeira vez não deu certo, mas quando mudei as medidas seu certinho!! Obrigada 😀

    • Marcelo Barreto

      quais medidas Pamela que voce deixou?

    • Maicon Klug

      Olá Pamela.

      No Facebook o limite de resolução 6000X3000. Você pode renderizar com essa resolução.

      Para que ela apareça no Face com a função de “girar”, é necessário configurar os metadados da imagem. Use esse site: http://www.meupasseiovirtual.com/toolsvr para configurar a imagem.

      E se quiser apresentar através de um Tour Virtual, com várias imagens, o http://www.meupasseiovirtual.com permite que você crie os Tours 360°.

      Abraço
      😉

  • Taislane

    Bom dia. Alguém me recomenda algum programa específico para visualizar essas imagens direto no computador, para apresentação de projeto aos clientes? Quando eu renderizo a imagem fica como uma foto comum, não consigo interagir com a ela como no Facebook =(

  • Daiana A. C. Cardoso

    https://uploads.disquscdn.com/images/def2be0c5597a193ed88bbf04391b4ea95858fbbbf6d64fa7256f06a1e20f9cc.jpg Bom dia Emanuel..consegui fazer umas três 360..aí dessa última vez que refiz porque tinha que corrigir detalhes no render não dá mais certo..a imagem renderiza corretamente, na hora de hospedar a imagem, faço todo processo refeito anteriormente, mas na hora de hospedar no face não fica 360..:/..cheguei a renderizar duas vezes pq achei que fosse bug do sket..mas nada..:(..será que o site tem limite de hospedagem??

    • Maicon Klug

      Oi Daiana. O limite do Facebook é 6000X3000.
      Essa imagem ficou dessa forma porque é necessário configurar os metadados dela.
      Use esse site: http://www.meupasseiovirtual.com/toolsvr
      Abraço

  • Daiana A. C. Cardoso
  • Ricardo Cavichioni

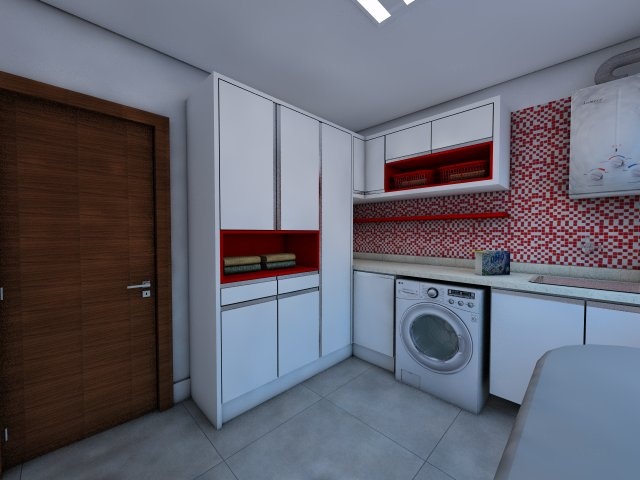

    Bom dia, eu estou renderizando um arquivo que eu já tinha porém as cores saem todas distorcidas ( esbranquiçadas ) quando eu ponho a câmera no Spherical. Se eu faço no Defaul ele renderiza as cores perfeito, mas o mesmo arquivo no Spherical não fica
    🙁 … o processo todo pra mim funcionou bem… consegui gerar o 360 no face, só que a imagem péssima. https://uploads.disquscdn.com/images/c00f14a0ef88ba6450d5909b762157f8916914dfb72d1fb1711a5f3fead7beb7.jpg https://uploads.disquscdn.com/images/4a63afb6262c14fe354b76a3ab6227dbce1c3618be0688198efb1f0cb7f1c128.jpg

    • Géssica Silva

      O meu render esta ficando exatamento como o seu,e não encontro solução :/ Você conseguiu resolver seu problema?

      • Géssica Silva

        Sabe o que é? Você deve ter cometido o mesmo erro que eu, acho que descobri… Eu copiei todas as configurações que apareciam na imagem de “papodearquiteto” inlcuse “shutter speed” o que regula a abertura da câmera, entrando mais ou menos luz. Portanto, teste novamente mudando apenas as configurações que eles ensinam. 😉

  • Mariana Alves

    O site está dando erro no final do processo 🙁

    • Lucca Bandez

      não precisa voce ir no site para mudar essa ultima parte.
      click com o botão direito na imagem>>>propriedades>>detalhes
      vá na parte de camera, em fabricante da camera escreva: Ricoh
      Depois logo a baixo em modelo de camera voce escreve: Ricoh Theta S
      e pronto 😉

  • Lucca Bandez

    Só uma dica, não precisa voce ir no site para mudar essa ultima parte.
    click com o botão direito na imagem>>>propriedades>>detalhes
    vá na parte de camera, em fabricante da camera escreva: Ricoh
    Depois logo a baixo em modelo de camera voce escreve: Ricoh Theta S
    e pronto 😉

  • Erika Ferronatto

    Bom dia. Não estou conseguindo hospedar minha imagem no TheXifer. Aparece essa imagem abaixo, mas eu ja alterei varias vezes o tamanho da imagem e ela está com 0.6 MB, o que acredito ser menor que 101MB, certo? Então não entendo o porque de não estar conseguindo. O formato de imagem está em JPG. Nada explica. Alguém pode me ajudar?

    https://uploads.disquscdn.com/images/87edb31703706e4178b9cd6d79c2cbfddbab171b94bf09fda8cd5c231d0a5067.jpg

    • Erika Ferronatto

      Resolvido! Eu não estava conseguindo no navegador Google Chrome. Porém quando mudei para o Microsoft Edge consegui. =)
